Model LPV110 hydrauliczne osiowe pompy tłokowe 42mpa wysokiego ciśnienia

Opis produktu

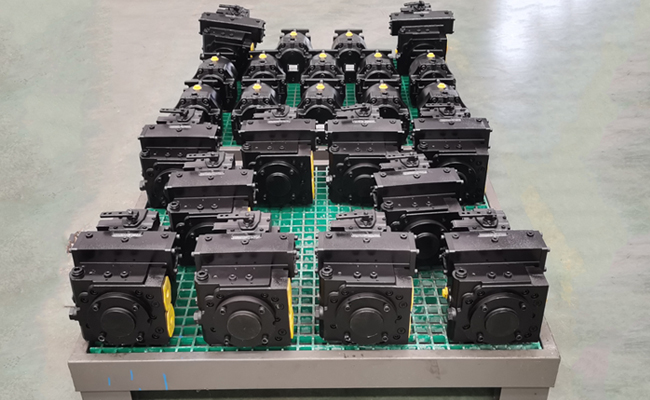

Highland Hydraulic axial piston pompy model LPV110 42Mpa wysokiego ciśnienia

Highland Hydraulic pompy tłokowe ośne wprowadzenie produktu:

Highland Transit mixer potrzebuje zamkniętego układu przesyłowego hydraulicznego do napędzania bębna mikseru, my Highland hydraulic produkujemy hydrauliczne aksyjne pompy tłokowe i silniki do mikseru tranzytowego.ich przemieszczenie wynosi 110 ml/s w modelu LPV110Wyróżnia się to w postaci pompy tłokowej ośnikowej, która przekazuje energię hydrauliczną silnikowi hydraulicznemu, który napędza reduktor do napędzania zbiornika mieszania, tak aby zrealizować funkcję załadunku, mieszania i rozładunku.

Informacje oparte na modelu LPV110 Highland Axial Piston Pump:

Model: LPV110

Wymiot: 110,0 ml/r

Materiał: żelazo

Kierunek obrotu: lewo / prawo zgodnie z życzeniem klienta

Zęby wału: 23 Zęby, na życzenie klienta

Tryb sterowania: ręczne mechaniczne serwo lub elektryczne sterowanie proporcjonalne według wyboru klienta.

Wyższe osiaste pompy tłokowe LPV110 42Mpa specyfikacje techniczne:

Usługa przedsiębiorstwa w zakresie hydraulicznych pomp tłokowych ośnych:

Szybka reakcja w ciągu 24 godzin.

Zapewnienie wskazówek technicznych.

Pomóż klientowi rozwiązać problem hydrauliczny.

Doskonała obsługa posprzedażna.

100% testy fabryczne przed wysyłką.

Preferencyjna cena fabryczna, krótki czas dostawy.

Oświadczenie dotyczące oleju hydraulicznego dla hydraulicznych pomp tłokowych ośnych:

Zanieczyszczenie układu hydraulicznego będzie miało wpływ na normalną pracę w dowolnym momencie i wpływać na żywotność hydraulicznych pomp tłokowych ośnych, poważne uszkodzenie hydraulicznego silnika tłokowego ośnego,więc czyste linie oleju hydraulicznego jest bardzo ważne dla systemu hydraulicznego.
Hydrauliczna zmiana oleju i wymiana filtra oleju:
1.500 godzin roboczych dla pierwszego lotu.
2Od teraz wymieniać co 1500 godzin roboczych, ale przynajmniej raz w roku.
3Uwaga: podczas wymiany oleju należy wymienić jednocześnie element filtrów hydraulicznych.

Dowody dotyczące produkcji fabrycznej i kontroli

LPV110-MA-R-23 jest produkowany przez Shandong Highland Hydraulic Seiko Co., Ltd., a produkcja jest udokumentowana w celu identyfikowania.a w raporcie z badania fabrycznego jednostka badana jest określona według numeru komponentu/02601310203001.

• LPV ′ serii LPV zamknięta aksyjna pompa tłokowa
• 110 ?? 110 mL/r przemieszczenia
• MA ręczne sterowanie serwo
• R ?? obrót w kierunku ruchu wskazówek zegara
• Włókno wejściowe z 23 zębami (16/32 pitch)

Rodzaj dowodu: produkcja fabryczna / identyfikacja produktu.

Badanie wydajności w fabryce

Badania wydajności fabryczne LPV110-MA-R-23 są rejestrowane na stanowisku badawczym pompy hydraulicznej o zamkniętym pętli. Dokumentacja badawcza rejestruje komponent nr 02601310203001, test w dniu 2025/1/31 o godzinie 15:32, temperatura badawcza wynosząca 24,3 °C i współczynnik odzysku mocy wynoszący 50%.główne parametry stanowiska badawczego to maksymalna prędkość 2900 obrotów/min i maksymalne ciśnienie 42 MPa.

Zarejestrowane dane testowe

W sprawozdaniu o pętli zamkniętej zapisywane są prędkość, ciśnienie, przepływ, przemieszczenie, moment obrotowy, moc wejściowa, moc wyjściowa, ogólna sprawność, sprawność objętościowa i ciśnienie ładowania dla LPV110-MA-R-23.Wybrane punkty badawcze zarejestrowane w fabryce są podawane jako odniesienie..

Ciśnienie ładowania: 1,7 MPa; przepływ ładowania 28,3 l/min. Wartości są odtwarzane z oryginalnego zapisu badania i należy je interpretować zgodnie z metodą pomiaru i obliczeń stosowaną na stanowisku badawczym.

Rysunek inżynieryjny i wymiary

W dostarczonym rysunku inżynieryjnym LPV110-MA-R/L-23/13/14-NN udokumentowano brzytwę montażową, linię splinku wału wyjściowego, porty hydrauliczne, interfejs sterowania i kierunek obrotu LPV110-MA-R-23.Kluczowe informacje o interfejsie obejmują::

• Wrota wysokiego ciśnienia A i B; wrota wycieku L1 / L2; wrota ssania oleju S
• Zawory odładowujące wysokiego ciśnienia A / B; zawory odładowujące niskiego ciśnienia
• Włoki ciśnieniowe Ma / Mb: 9/16-18; włoki ciśnieniowe serwocylindrów (po obu stronach): 9/16-18
• Opcje spline wału wejściowego: 23 zęby (16/32 pitch), 13 zębów (8/16 pitch), 14 zębów (12/24 pitch), kąt ciśnienia 30°
• Średnice koła dzielącego wału wejściowego: Ø36,5 mm (23T) / Ø41,38 mm (13T) / Ø29,63 mm (14T)
• Wykrycie zębatka rączki sterującej: 1/4-20 UNC-2A, 24 zęby, średnica 64/128, OD 9,5 mm (SAE 1963)
• Do montażu otworu z nitką M12, głębokość 25 mm; opcje zaworów odciągających 32 / 35 / 40 MPa; ciśnienie ładowania/sucia 1,8 ∼ 2,4 MPa
• kierunek obrotu R (w kierunku wskazówek zegara) / L (w kierunku przeciwnym do wskazówek zegara)

Wymóg techniczny rysunku: prędkość minimalna 500 obrotów/min, prędkość maksymalna 2900 obrotów/min, nominalne ciśnienie robocze 30 MPa.Przed instalacją wymiary interfejsu należy potwierdzić na podstawie rysunku inżynieryjnego.

Kontrola jakości i końcowa kontrola

Kontrola jakości LPV110-MA-R-23 opiera się na identyfikacji produktu, dokumentacji testowej fabrycznej i specyfikacjach technicznych.przepływ i moc wyjściowa zarejestrowane podczas badań w pętli zamkniętej.

• Identyfikacja modelu produktu
• Badanie wydajności pompy hydraulicznej
• Weryfikacja ciśnienia i prędkości
• Rejestracja przepływów i przemieszczeń
• Pomiar momentu obrotowego i mocy
• Rejestracja całkowitej i objętościowej sprawności
• Weryfikacja interfejsu inżynieryjnego

Kontrola wymiarów · kontrola powierzchni i wykończenia · kontrola montażu · kontrola wycieków · kontrola rotacji (R / L) · kontrola przystępu i interfejsu · kontrola końcowa przed pakowaniem.

Odniesienie do projektu

Model jest udokumentowany w dokumentacji projektu dla klienta w Rosji.ilość 100 sztuk i aplikacja do zbiornika pszenicy.

• Projekt: Pompa tłokowa zmienna dla Rosji
• Model: LPV110-MA-R-23
• Ilość: 100 sztuk
• Wykorzystanie: zbiórka pszenicy
• Klient: Rosja
• Producent: Shandong Highland Hydraulic Seiko Co., Ltd.
• Konfiguracja napędu: układ hydrauliczny z zamkniętym obwodem

Dokumenty techniczne

Dokumenty techniczne dostępne dla LPV110-MA-R-23 obejmują:

Dokumenty te dostarczają danych dotyczących przemieszczenia, prędkości, ciśnienia, momentu obrotowego, mocy, temperatury i masy oraz potwierdzają, że LPV110 jest zamkniętą pompą tłokową o osi.Śledzenie jest utrzymywane poprzez numer elementu jednostki w aktach.

Pytania często zadawane dotyczące pomp tłokowych osialnych LPV110:

1. Jesteś producentem czy handlowcem?

Jesteśmy profesjonalnym producenteme, mamy własny zespół badawczo-rozwojowy i zespół sprzedaży, dostarczamy usługa typu one-stop.

2. Jaki jest termin płatności?

Akceptujemy T/T, Western Unionitd.

3. Jak długo jest ważna oferta?

Ogólnie rzecz biorąc, nasza cena jest ważna7 dni roboczychod daty oferty. Ceny zostaną odpowiednio dostosowane w zależności od wahań cen surowców i zmian na rynku.

4. Jaki jest czas dostawy?

Zazwyczaj dokonujemy inwentaryzacji towarów, jeśli mamy produkty w magazynie, czas dostawy wynosi 5-10 dni od otrzymania depozytu.Zorganizujemy produkcję natychmiast, czas dostawy zależy od ilości zamówienia.
